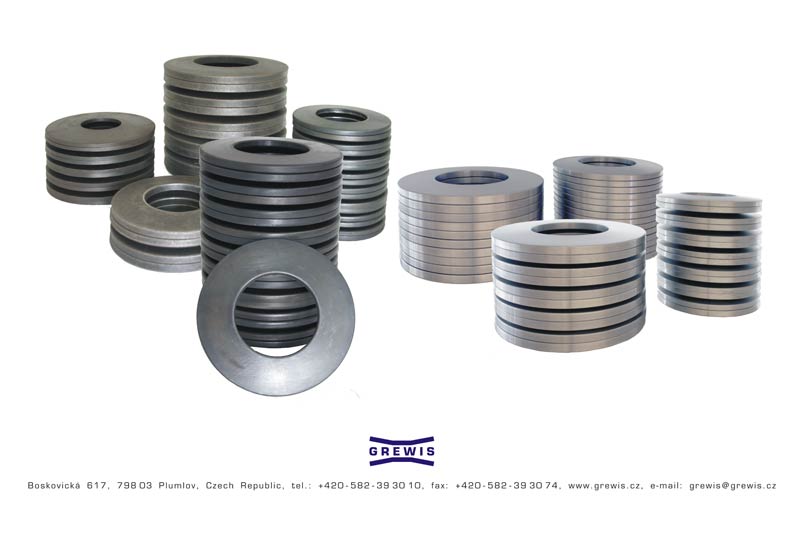

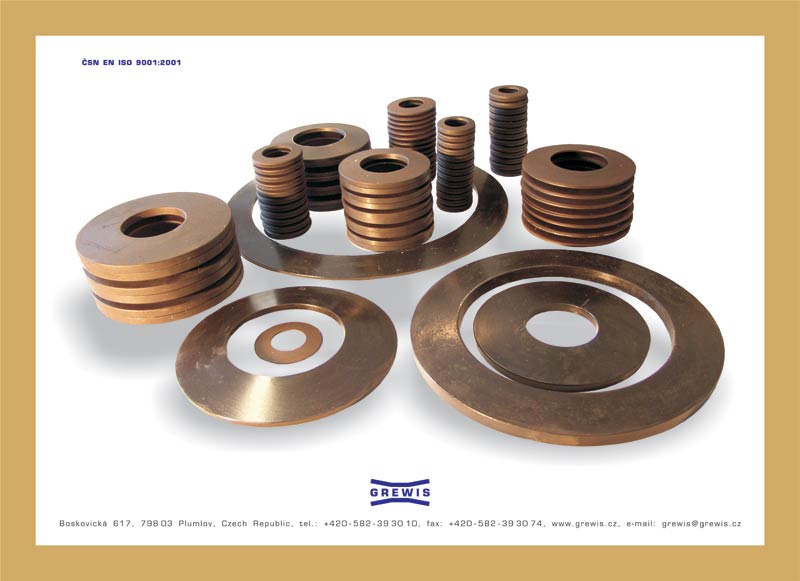

Talířové pružiny (TP)

• Talířové pružiny se vyrábí od síly vstupního materiálu 2 mm – 35 mm a průměru 40 mm – 700 mm.
• Pružiny se řídí tolerancemi dle norem ČSN 026063 a DIN 2093 (PDF; 320 kB).
• Dle požadavků zákazníka vyrábíme také TP atypických rozměrů které jsou mimo obě normy.
• Talířové pružiny jsou určeny pro velké zatížení při malých průhybech.

Charakteristiky talířových pružin

• Velká vymezovací síla při potřebě malého prostoru.
• Lepší využití prostoru oproti jiným pružinám v závislosti na potřebě dosažení vymezovací síly.
• Určení možných zatěžovacích sil pružin prostřednictvím vybraného způsobu řazení v sadách.
• Osový střední tlak při použití vodícího čepu nebo užitím vodícího válce.
• Vysoká stálost při trvalém i měnitelném zatížení.
• Tepelné zpracování (kalení a popouštění) v elektrických pecích snižuje výrazně riziko oduhličení materiálu.
• Pružiny mají boční plochy a plochy děr kuželovité a dodávají se včetně povrchové úpravy kuličkováním. Dle požadavku zákazníka i pozinkovány. Následně je proveden konzervační nános.

Druhy zatížení a délka životnosti

• Statické zatížení - TP jsou plánovitě zatíženy stálým, neměnným tlakem bez nebezpečí lomu.
• Dynamické zatížení - zatěžující síly působí na TP ve vymezeném silovém intervalu.
• Měnitelné zatížení - dle potřeb působí na TP stálé či měnitelné.

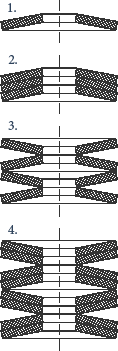

Použití talířových pružin v sadách

1. Jednotlivě
2. Sady s uložením přilehlým (skládané na sobě)
3. Sady s uložením protilehlým (skládané proti sobě)
4. Sady s uložením kombinovaným (přilehlé skládané proti sobě)

Použití talířových pružin

• Hutnictví – důlní a těžební technika.
• Energetika – závěsné kotle elektráren.
• Zemědělství – zařízení kypřících soustav rozmetadel a drtičů.
• Průmyslová výroba – výroba strojů a zařízení pro upínání nástrojů, pojistné ventily, armatury, turbíny.
• Hydraulické systémy – pružinové brzdy motorových vozidel.
• Všeobecné strojírenství – vymezení tlaku strojních zařízení a přípravků.
